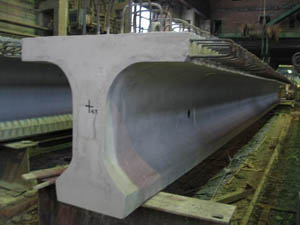

Предварительно-напряженные балки
На сегодняшний день использование в строительстве предварительно-напряженных железобетонных изделий, таких как балки, фермы или ригели, распространено достаточно широко.
Такие конструкции находят свое применение, как в гражданском, так и промышленном строительстве.
При изготовлении предварительно-напряженных конструкций бетон подвергается сжатию с определенным усилием.
Эта процедура проводится для того, чтобы придать ему возможность растягиваться под большой нагрузкой, исключая при этом появление трещин.
Производство предварительно напряженных балок
При производстве предварительно-напряженных конструкций, включая балки, ригели и др., арматурная сталь закрепляется в натянутом положении на упорах.
Затем происходит укладка бетонной смеси, после чего ее выдерживают до достижения определенной прочности. Когда сцепление бетона и арматуры произошло, сталь освобождается от упоров и она, стремясь прийти в первоначальное положение, сжимает бетон.
Наиболее распространенным видом предварительно-натяжных конструкций являются балки, которые могут быть изготовлены цельными или состоять из отдельных блоков.
Цельные предварительно-напряженные балки, в отличие от составных, рабочую арматуру в которых натягивают в процессе сборки, производят уже с натяжением стали.
Марки и размеры предварительно-напряженных балок
| № п/п | Марка изделия* | Длина, мм | Высота, мм | Класс бетона | Масса изд, кг |
|---|---|---|---|---|---|
| 1 | Б1-6,0 | 6000 | 190 | В 35 | 209 |
| 2 | Б1-5,4 | 5400 | 190 | 188 | |
| 3 | Б1-4,8 | 4800 | 190 | 167 | |
| 4 | Б1-4,2 | 4200 | 190 | 146 | |
| 5 | Б1-3,6 | 3600 | 190 | 125 | |
| 6 | Б1-3,0 | 3000 | 190 | 104 |
* - возможно изменение длины балки в зависимости от требований проекта (длины пролета)
Предварительно напряжённые балки
"Прайм" поставляет железобетонные балки для гражданских и промышленных зданий. Предварительное напряжение создаёт в бетоне сжимающее усилие, которое компенсирует растяжение под эксплуатационной нагрузкой. Благодаря этому элемент перекрывает значительный пролёт с меньшим риском раскрытия трещин.
Как создаётся напряжение
Арматурную сталь закрепляют на упорах в натянутом состоянии, затем укладывают бетон. После набора передаточной прочности арматуру освобождают: стремясь вернуться к исходной длине, она обжимает массив. Цельная балка поступает на объект уже напряжённой; в составных конструкциях рабочую арматуру натягивают при сборке.
Типовые размеры
Серия Б1 включает балки класса В35 длиной 3000, 3600, 4200, 4800, 5400 и 6000 мм при высоте 190 мм. Масса меняется от 104 до 209 кг. По требованиям проекта длину можно скорректировать под фактический пролёт.
Для заявки укажите маркировку, количество, расчётный пролёт и дату монтажа. "Прайм" проверит возможность изготовления, организует доставку и подберёт транспорт с учётом длины изделий. Телефон отдела ЖБИ: +7 (812)425-62-64.
Частые вопросы
Что дает предварительное напряжение балки?
Сжатие бетона натянутой арматурой позволяет элементу воспринимать растягивающие нагрузки с меньшим риском трещин.
Как натягивают арматуру при производстве?
Сталь закрепляют на упорах, укладывают бетон, выдерживают до нужной прочности, затем освобождают арматуру, и она сжимает изделие.
Где применяют такие балки?
В гражданских и промышленных каркасах вместе с фермами, ригелями и другими несущими элементами.
Какие марки перечислены в таблице?
Б1-3,0, Б1-3,6, Б1-4,2, Б1-4,8, Б1-5,4 и Б1-6,0.
Какой класс бетона у всей серии?
В35.
Какая высота изделий?
У всех шести балок высота 190 мм.
Сколько весит самая короткая балка?
Б1-3,0 длиной 3000 мм имеет массу 104 кг.
Какие параметры у Б1-4,2?
Длина 4200 мм, высота 190 мм, масса 146 кг, класс бетона В35.
Сколько весит шестиметровая Б1-6,0?
209 кг.
Можно заказать промежуточную длину?
Да, длину допускается менять под проектный пролет. Нужен рабочий чертеж и согласование производства.
Балки бывают составными?
Да, предварительно напряженные элементы могут быть цельными или собранными из отдельных блоков.
Чем цельная балка отличается от составной?
Цельная поступает уже с натянутой рабочей арматурой, а в составной ее напрягают при сборке.
Можно заменить марку похожей по длине?
Без расчета нельзя: важны опирание, армирование и несущая способность, а не только габарит.
Как перевозить шестиметровые элементы?
Транспорт и крепление выбирают по длине и массе, исключая неправильное опирание и ударные нагрузки.
Что отправить для расчета заказа?
Полные марки, количество, требуемые длины, чертежи узлов опирания и адрес разгрузки.
